TOMIX 電気機関車 前灯LED化（タイプ1）

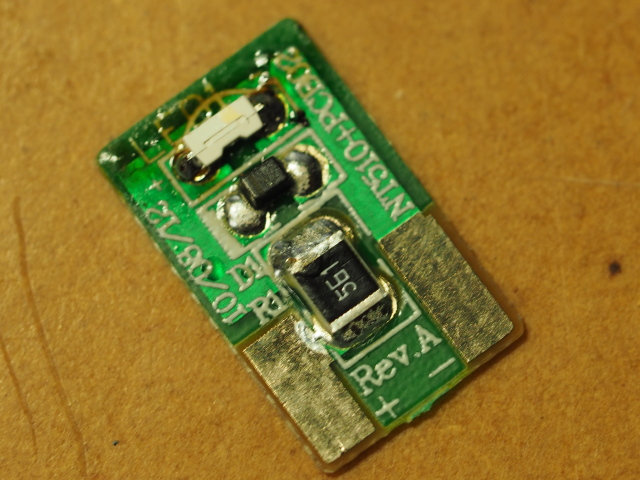

下のような緑色基板に付いているタイプで、標準では黄色のLEDが付いていますす。
（写真はLED交換後です）

EF66(0番台)、EF510などがこのタイプで、前灯の位置が全面窓の下に来る車両であるため、
LEDの照射方向が前向きになっています。そのため、側面照射型のLEDが必要です。

561と書いてある部品が抵抗、無印の黒い部品がダイオードです。
LEDは逆電圧への耐性が低いので、進行方向が逆の時に耐電圧を越えないようにダイオードが入っています。
これらは外さないで良いです。

電球色の側面照射のLEDは、草心デジタルで売っている4008タイプを持っていたのですが、
普通に取り付けると発光方向が逆向きになってしまったので、裏返して付けます。

裏返しているため、少し半田を多めに盛らねばならず、やや汚いです。
極性が合うタイプがあれば、そちらの方が綺麗に収まります。

EF510の0番台に取り付ける場合、車体側の遮光が必要です。
無塗装車体のため、かなり光が漏れます。

ちなみに、元々付いているLEDは。上下対称なので、どちら向きでも付けられます。
しかし、同じ型の白色は有りませんでした。
